電磁閥4V220-08二位五通雙頭雙控掉電保持型氣動換向閥

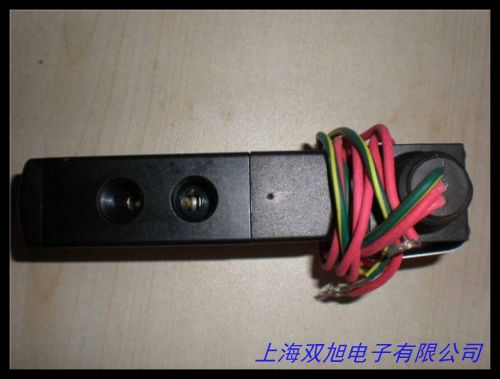

上海雙旭電磁閥 4V220-08 二位五通雙頭雙控掉電保持型氣動換向閥
產品概述
4V220-08為上海雙旭出品的氣動換向閥，采用二位五通結構，雙頭雙控設計，具備掉電保持功能，可在失電狀態下維持當前閥位，適用于需狀態鎖定的自動化氣動系統。閥體緊湊、響應快，適配多種氣源條件。
產品參數
- 型號：4V220-08
- 類型：二位五通雙頭雙控電磁閥
- 控制方式：電磁控制+機械保持（掉電保持型）
- 工作介質：潔凈壓縮空氣
- 工作壓力范圍：0.15~0.8 MPa
- 額定電壓：DC24V（可選AC110V/AC220V）
- 功率消耗：約3W（DC24V）
- 切換時間：≤30 ms
- 接口尺寸：進氣G1/4"，排氣G1/4"
- 有效截面積：≥25 mm²
- 環境溫度：-5℃~+50℃
- 防護等級：IP65（線圈部分）
- 材質：鋁合金閥體，NBR密封件
- 安裝方式：管接式/板式安裝
- 重量：約0.45 kg
結構與原理
該閥由電磁先導與機械自保持機構組成，通電時電磁力驅動閥芯換位并觸發機械鎖定裝置；斷電后鎖定機構保持閥芯位置，實現狀態記憶。雙頭雙控意味著兩組線圈可獨立操作閥位，便于復雜回路邏輯控制。五通設計含一個進氣口(P)、兩個工作口(A/B)及兩個排氣口(R/S)。
使用注意事項
- 介質須經過濾（建議40μm以下），防止雜質損傷閥芯及密封。
- 工作壓力嚴禁超過0.8 MPa，低壓端不得低于0.15 MPa，避免動作失效或內漏。
- 電壓波動應控制在±10%以內，防止線圈過熱或吸力不足。
- 頻繁換向場合注意散熱，連續通電時間不宜過長，避免線圈燒毀。
- 掉電保持型依賴機械鎖定，長期保持同一位置應定期檢查鎖定機構磨損情況。
- 安裝時注意氣流方向與閥體標識一致，反向安裝會導致功能異�；驌p壞。
- 避免在強磁場、腐蝕性氣體或高濕環境直接使用，必要時加裝防護外殼。
- 拆卸維護前必須切斷氣源與電源，釋放管路殘余壓力，防止意外動作。
- 更換密封件或閥芯時須使用原廠規格，保證配合精度與密封性能。
適用場景
適用于需狀態鎖定的氣動夾具、輸送線定位、包裝機械、機床換刀系統等，在突發停電情況下仍能保持執行元件原位，提升設備安全性與可靠性。 |
