上海雙旭PWS-E100/E250電液伺服動靜萬能試驗機對比介紹
產品概述

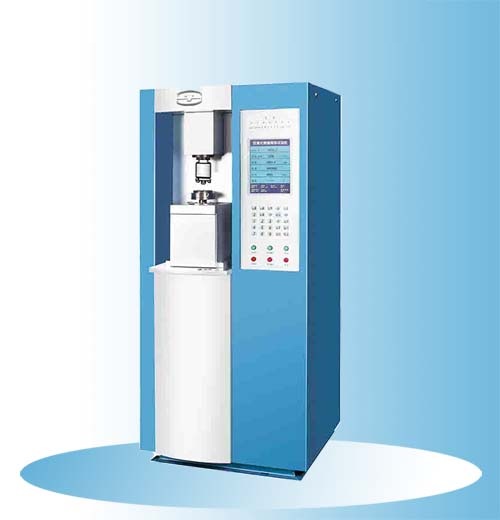

上海雙旭PWS-E系列電液伺服動靜萬能試驗機是用于材料及結構件在動態、靜態載荷下力學性能測試的高精度設備。該系列采用電液伺服控制技術，可實現疲勞、斷裂、靜態拉伸壓縮等多種試驗。其中E100與E250為主要型號，區別主要在于最大載荷容量。
核心參數對比
| 參數項目 |
PWS-E100 |
PWS-E250 |
| 最大動態載荷 |
±100kN |
±250kN |
| 最大靜態載荷 |
100kN |
250kN |
| 作動器最大位移 |
±75mm（典型值） |
±75mm（典型值） |
| 頻率范圍 |
0.01-100Hz（與載荷、位移幅值相關） |
0.01-80Hz（與載荷、位移幅值相關） |
| 控制方式 |
電液伺服閉環控制，支持載荷、位移、應變多種控制模式 |
| 主要試驗類型 |
高低周疲勞試驗、斷裂力學試驗、靜態拉伸/壓縮/彎曲試驗、載荷譜塊試驗 |
| 主機剛度 |
較高（具體數值需參考官方技術規格書） |
更高（具體數值需參考官方技術規格書） |
| 液壓源需求 |
需配套相應流量與壓力的液壓動力單元 |
需配套更大流量與壓力的液壓動力單元 |
使用注意事項
安全警告
- 安裝基礎：必須安裝在堅固的混凝土基礎上，并有效隔振，確保設備運行穩定且不對周圍環境造成影響。
- 液壓系統：定期檢查液壓油油質、油位及管路密封性，防止泄漏。系統壓力不得超過額定值。
- 試樣裝夾：確保試樣在夾具中夾持牢固、對中良好，防止試驗過程中試樣飛出或松動造成危險。
- 安全防護：試驗時必須安裝防護網或防護罩，嚴禁在設備運行時進入作動器活動區域。
- 過載保護：嚴禁超過設備的額定動態和靜態載荷容量進行試驗，設置好軟件中的過載保護參數。
操作與維護
- 預熱與自檢：開機后，讓液壓系統和控制系統預熱穩定，并進行傳感器零點和系統自檢。
- 控制模式切換：在不同控制模式（如載荷控制與位移控制）間切換時，應平穩過渡，避免對試樣和傳感器造成沖擊。
- 動態試驗：進行疲勞試驗前，需根據試樣剛度和試驗頻率，合理估算所需液壓油流量，確保作動器響應。
- 環境要求：設備應置于清潔、溫度穩定的實驗室環境，避免灰塵、腐蝕性氣體和強烈震動。
- 定期校準：依據計量法規，定期對載荷傳感器、位移傳感器和控制系統進行校準，確保數據準確性。
- 軟件備份：定期備份試驗軟件配置和重要試驗數據。
選型建議
- 根據待測試材料的最大強度及所需疲勞載荷幅值，選擇留有足夠安全裕度的型號（E100或E250）。
- 考慮未來可能的測試需求，在預算允許下，選擇容量稍大的型號可擴展應用范圍。
- 明確所需夾具、引伸計等附件的規格，確保與主機兼容。
注：以上參數與注意事項基于該系列設備的通用技術特征整理，具體信息應以【上海雙旭】官方提供的最新技術文檔和操作手冊為準。 |
