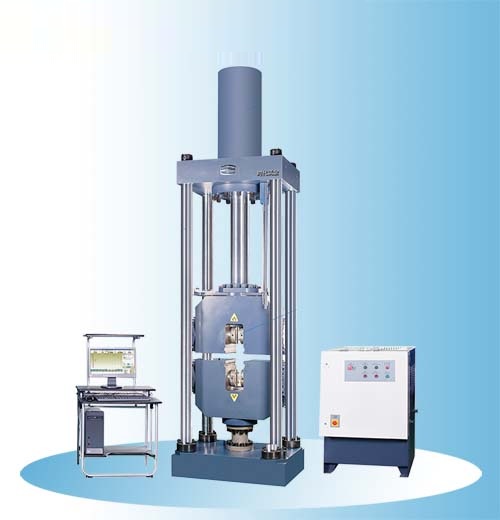

上海雙旭電子有限公司 WEW-300D/600D 微機屏顯式液壓萬能試驗機
產品概述
WEW-300D/600D型微機屏顯式液壓萬能試驗機，采用液壓加荷、電子測力、微機實時顯示試驗數據和曲線，并自動處理試驗結果。適用于金屬、非金屬材料的拉伸、壓縮、彎曲、剪切等力學性能試驗。
主要技術參數
- 型號：WEW-300D / WEW-600D
- 最大試驗力：300kN / 600kN
- 測力范圍：最大試驗力的2%-100%（四檔量程自動切換）
- 試驗力示值相對誤差：≤±1%
- 拉伸鉗口間最大距離：650mm（含活塞行程）
- 壓縮面間最大距離：600mm
- 圓試樣夾持直徑：Φ10-Φ32mm / Φ13-Φ40mm
- 扁試樣夾持厚度：0-15mm / 0-30mm
- 彎曲試驗支滾間距：100-600mm
- 活塞最大行程：200mm
- 主機外形尺寸（約）：1000×650×2300mm
- 控制柜外形尺寸（約）：1100×700×1400mm
- 電機功率：1.5kW / 2.2kW
- 整機重量（約）：2500kg / 3500kg
系統組成與特點
1. 主機：采用油缸下置式主機結構，高強度框架，剛性好，穩定性高。
2. 測控系統：由高精度負荷傳感器、位移編碼器、電液伺服閥、專用測控卡及微機組成。實現試驗力、位移的閉環控制與測量。
3. 軟件功能：Windows操作系統下的專用軟件，實時顯示力-位移、力-時間、位移-時間曲線，自動計算抗拉強度、屈服強度、彈性模量等參數，可生成并打印試驗報告。
4. 顯示方式：微機屏幕直接顯示，界面友好，操作直觀。
使用注意事項
- 安裝環境：應安裝在清潔、干燥、無震動、無腐蝕性氣體、室溫在10℃-35℃范圍內的穩固基礎上。
- 電源要求：接入三相四線制380V±10% 50Hz電源，并可靠接地。
- 液壓油：使用指定的抗磨液壓油（如N46號），定期檢查油位，及時添加或更換。首次運行或更換油液后，必須充分排氣。
- 預熱與調零：開機后，讓系統預熱15-30分鐘。在每次試驗前，必須在無負載狀態下進行力值和位移的“清零”操作。
- 試樣安裝：確保試樣夾持正確、對中，防止側向力。夾緊后，嚴禁在受力狀態下調整夾頭。
- 操作安全：試驗過程中，嚴禁在試驗機周?chē)M(jìn)行任何操作或停留，以防試樣斷裂飛出傷人。上升、下降操作時，注意活塞行程極限，避免撞擊。
- 過載保護：切勿超過試驗機的最大額定容量，以免損壞傳感器和主機結構。
- 維護保養：定期檢查各緊固件是否松動，保持絲杠、導軌等運動部位的清潔與潤滑。長期停用時，應做好防塵、防銹處理，并定期通電。
- 軟件與數據：非專業人員請勿修改測控軟件的系統設置和標定參數。定期備份重要的試驗數據。
- 故障處理：出現異常聲音、振動、漏油或顯示異常時，應立即停機，切斷電源，并聯系專業維修人員檢查，切勿自行拆卸。
注：以上信息基于通用型號整理，具體技術規格及操作請以隨機的官方說明書為準。 |
